DX-8型直流信号继电器

来源:未知   作者:上继    发布时间: 2017-06-22 11:05   浏览: 4178

分享到:

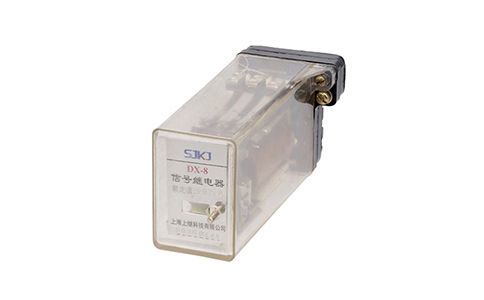

DX-8型直流信号继电器

        DX-8型直流信号继电器及DX-8J交流信号继电器分别用在直流操作和交流操作的保护和自动控制装置中,用作机械保持和手动复归的动作指示器。继电器采用JK-5型壳体(纵置),可以前面接线或后面接线,采用透明的壳罩可以清楚观察到继电器的内部结构。

        继电器为电磁式原理,由电磁系统、动静触点及信号指示器组成。当线圈带电时衔铁被吸合,信号牌落下,同时动合触点闭合并自保持。信号牌需手动复归。

 DX-8型直流信号继电器

动作值

电压型:不大于额定电压的70%;

电流型:不大于额定电流的90%。

返回值

继电器的返回值应不小于额定值的2%。

信号显示时间

当施加1.1倍额定值。历时0.025s时,触点应可靠接通。

功率消耗

a.电压型继电器在额定电压下,其工作线圈功率消耗应不大于3W;

b.电流型继电器在额定电流下,其工作线圈功率消耗应不大于0.3W。
