DX-4A继电器

DX-4A型信号继电器使用于电力系统二次回路的继电保护线路中，作为动作指示信号用。

DX-4A继电器电磁型脱钩掉牌显示继电器，同时输出机械保持和瞬动触点，具有手动复归或电复归及两次掉牌功能，即第一次动作后显示一条红色带，第二次动作后显示两条红色带。由于动板系统质量和转动惯性小，并施以预压力，以及采用脱钩机构，因而抗震性好，功耗小。

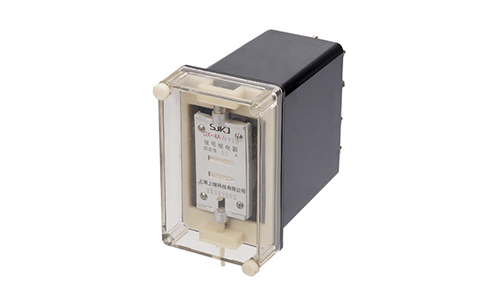

DX-4A信号继电器

继电器工作绕组额定值为：直流6V、12V、24V、48V、110V、220V或0.01A、0.015A、0.02A、0.025A、0.03A、0.04A、0.05A、0.075A、0.08A、0.1A、0.15A、0.2A、0.25A、0.5A、0.75A、1A、2A、4A、0.06A。

继电器电复归绕组额定值为：6V、12V、24V、48V、110V、220V。

动作值与复归值

a.动作电压不大于70%额定值；

b.动作电流不大于90%额定值；

c.复归电压不大于70%额定值。

返回值不小于2%额定值。

功率消耗

工作绕组：电压型不大于2W 电流型不大于0.2W

触点容量

保持触点在电压220V，电流不超过1A的直流有感电路中（时间常数为5±0.75ms），分断容量为50W，瞬动触点为30W，在220V电流不超过1A的交流电路中分断容量为200VA。

介质耐压

继电器导电部分对非带电金属部分及外壳之间，能耐受交流50Hz、2kv、历时1min的试验。

抗冲击性能

热稳定性

在周围环境为40°C温度时，电压绕组长期通110%额定电压，电流绕组通以额定电流，绕组温升不超过65°C，复归绕组每次通电时间不得超过20s，断续通电，通断时间，通断时间之比不大于1：8。

寿命：电寿命1000次；机械寿命10000次。

该继电器通常不需维护，但一年应检查一下掉牌是否灵活，工作电压线圈是否断线。
