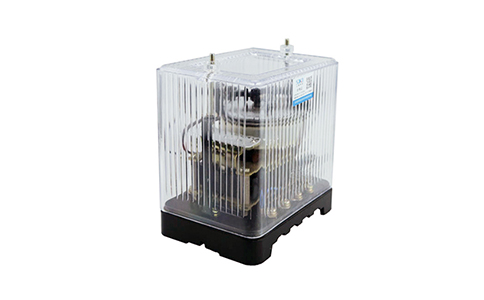

DSJ-10系列延时时间继电器

        DSJ-10系列延时时间继电器主要用于交流操作的继电保护和自动化装置中，作为上电瞬时动作、断电延时返回的时间元件。该系列包括DSJ-11、DSJ-12、DSJ-13这些型号。

        产品由于其安装及接线方式不同，同一机芯可以有两种结构形式，即A11系列结构和凸出式固定安装结构。产品盖子上可以装设施针，以指示产品动作情况（规定表中型号后带有X的即为带有拖针的规格），为便于更换和维修，A11系列结构内部有插件，在取下盖子后即可将插件部分抽出。

        本产品系以电磁铁带动一钟表延时结构，电磁铁可以有直流或交流电源供电，本系列中的产品其内部装有桥式整流器，电源经整流后供给电磁铁，因此交直流通用。产品通电后电磁铁吸合，指针指零，产品准备好动作。当断电时，电磁铁返回，瞬动触点切换，钟表机构开始转动，延时动触点闭合方向移动，同时带动拖针转动，根据用户的延时整定，滑动触点和延时主触点先后接通。延时主触点接通后由于止挡限制机构的转动，机构停止，产品将长期停留在延时主触动接通的位置。当电源接通后各触点瞬时恢复至原来状态，拖针留在该处。
