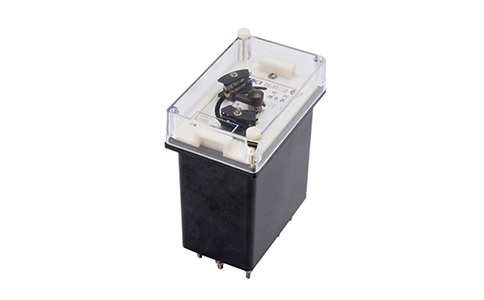

DS-30系列时间继电器

       DS-30系列时间继电器作为辅助元件用于各种保护及自动装置中，使被控元件达到所需要的延时，在保护装置中用以实现主保护与后备保护的选择性配合。

       本继电器系一电磁铁带动一钟表延时机构，电磁铁可以由直流或交流电源供电，本系列中的交流时间继电器其内部装有桥式整流器，将电源整流后供给电磁铁。每台继电器内均有两副瞬时转换触点，一副延时主触点（终止触点），根据不同的规格，可以安装一副滑动延时触点，其延时整定值，可以等于或小于延时主触点的整定值；继电器由于其安装及接线方式不同，同一机芯可以有四种结构形式：即A11K为嵌入式安装；A11P为拼块嵌入式安装；A11H为突出安装后接线；A11Q为突出安装前接线。继电器盖子上可以装设施针，以指示继电器动作情况（规格表中型号后带有X的即为带有施针的规格），为便于维修，继电器内部有插件，在取下盖子后即可将继电器部分抽出。

DS-30系列时间继电器的产品型号有：

DS-31        DS-32         DS-33        DS-34          DS-35         DS-36         DS-37          DS-38

DS-31C      DS-32C      DS-33C      DS-34C    DS-35C        DS-36C       DS-37C     DS-38C
