电磁式继电器的构造和工作机制详解
电磁式继电器一般由3个基本部分组成：检测机构、中间机构和执行机构。
在低压控制系统中，控制继电器主要采用电磁式结构。
电磁式继电器主要由电磁机构和触头系统两个主要部分组成。

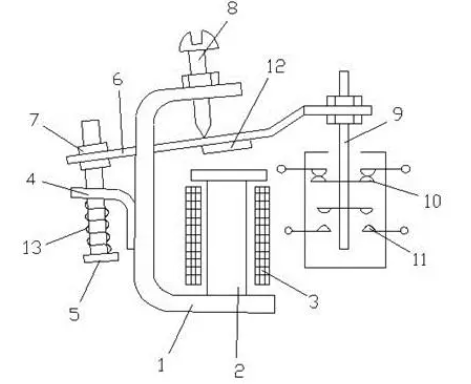

电磁机构主要包括线圈1、铁心2和衔铁7。触头系统中的触点都接在控制电路中，电流小，因此不需要装设灭弧装置。
触点一般为桥式触点，有动合和动断两种形式。为了实现继电器动作参数的改变，一般还具有改变弹簧松紧和改变衔铁打开后气隙大小的装置，即反作用调节螺钉6。
当通过电流线圈1的电流超过某一定值时，电磁吸力大于反作用弹簧力，衔铁7吸合并带动绝缘支架动作，使动断触点9断开，动合触点10闭合。
通过调节螺钉6可以调节反作用力的大小，即调节继电器的动作参数值。
电磁式继电器的构造和工作机制详解
继电器的主要特性是输入-输出特性，也称为继电特性。
当继电器输入量X由零增至Xo以前，继电器输出量Y为零。
当输入量X增加到Xo时，继电器吸合，输出量为Yl；如果X继续增大，Y保持不变。
当X减小到Xr时，继电器释放，输出量由Yl变为零；如果X继续减小，Y值均为零。
通过继电器资缘网的介绍，相信大家对继电器有了更深入的了解。
继电器作为电路中重要的控制元件，在电力、通信、工业控制等领域发挥着重要作用。
了解继电器的结构和原理，掌握其应用方法和特性，有助于提高电路的设计水平和保障系统的稳定运行。
