时间继电器控制顺序启动顺序停止电路

来源:本站   作者:001    发布时间: 2023-11-10 09:42   浏览: 1092

分享到:

时间继电器控制顺序启动顺序停止电路

时间继电器控制顺序启动顺序停止电路

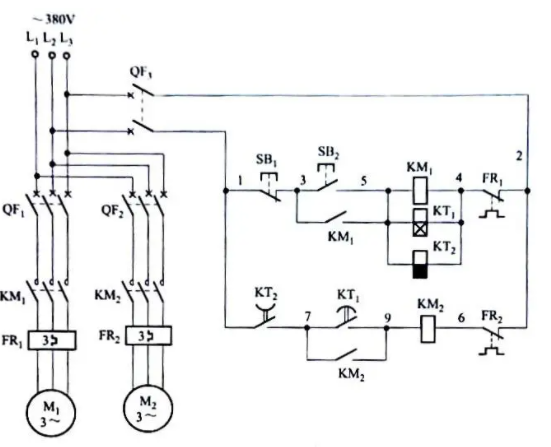

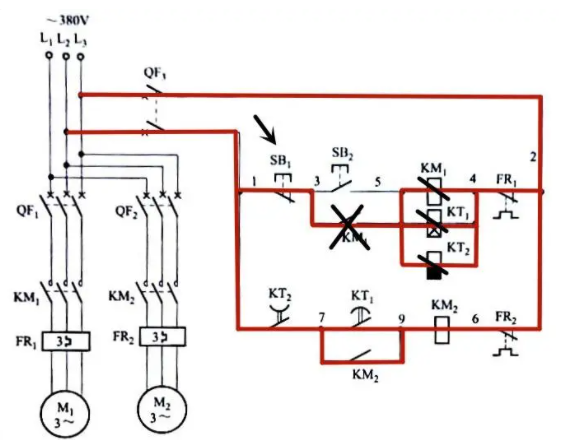

今天我们来了解一下,利用时间继电器控制顺序启动、顺序停止的电路。

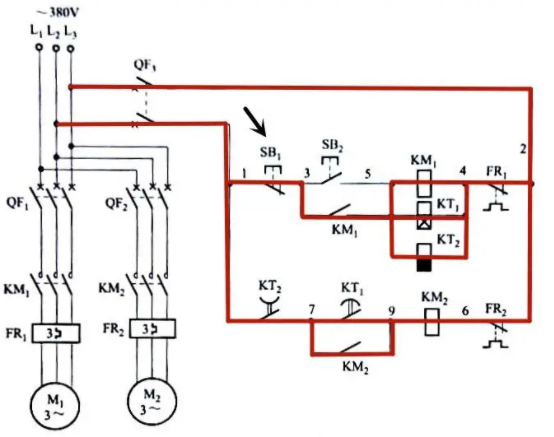

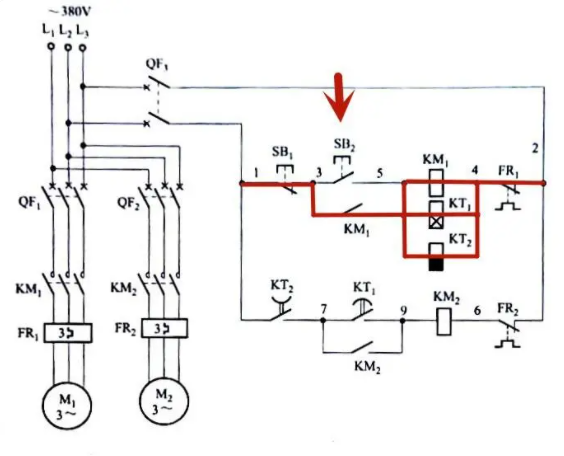

首先,按下启动按钮SB2,接触器KM1、通电延时继电器KT1、断电延时时间继电器KT2同时通电,接触器KM1常开触点闭合形成自锁。

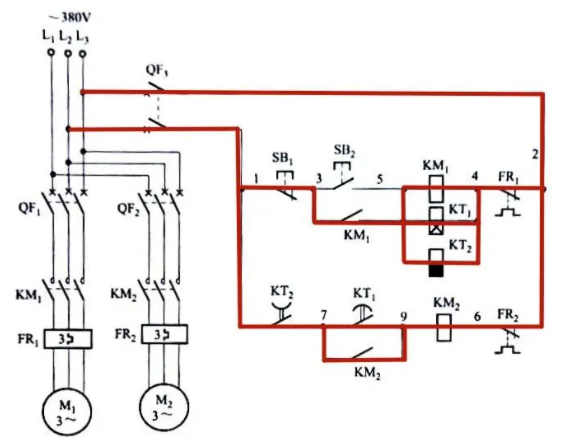

断电时间继电器,延时断开常开触点瞬间闭合,为接触器KM2通电做准备。

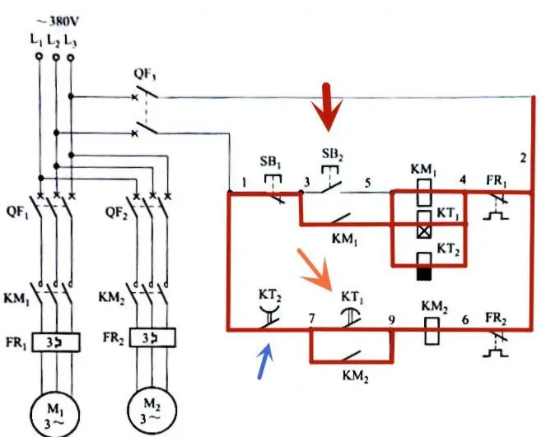

经过一段时间延时后,通电延时动作时间继电器KT1触点动作,接触器KM2吸合并自锁。







此时电路启动完成。

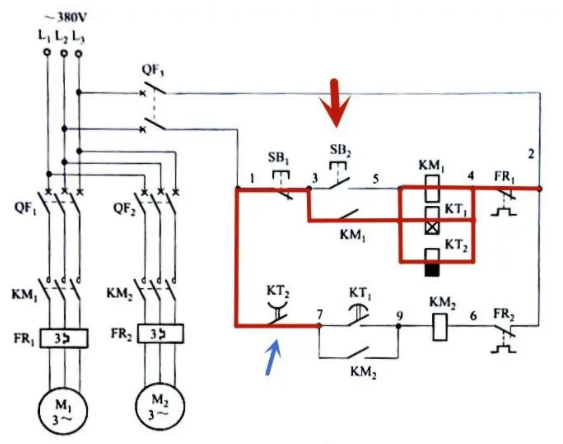

停止时,按下停止按钮SB2。

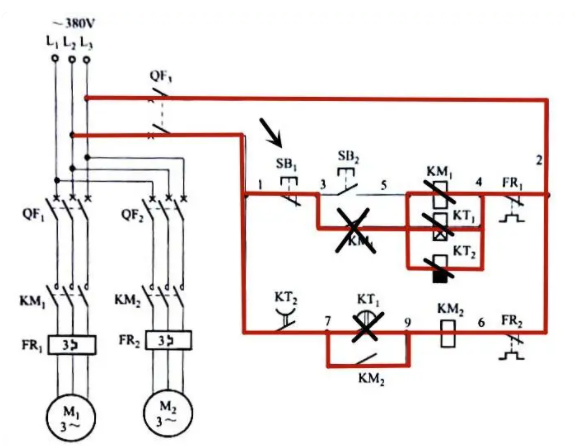

接触器KM1自锁点断开,接触器KM1,时间继电器KT1、KT2同时断电。








通电延时动作继电器KT1,触点瞬间断开。

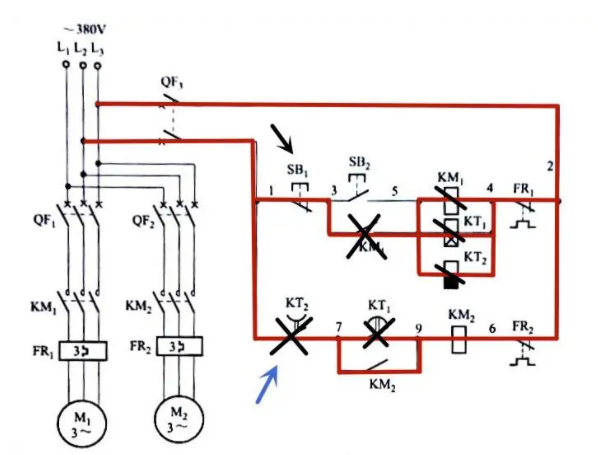

经过一段时间后,断电延时动作时间继电器KT2触点动作,接触器KM2失电。
