高低压开关柜通电试验台的操作方法

高低压开关柜通电试验台主要用于高低压开关柜生产方的出厂检测。高低压开关柜通电试验台在出厂时，需要做各项通电试验，需要各种交、直流电源进行通电试验。那么，高低压开关柜通电试验台正好可以满足高低压开关柜的出厂各项通电试验，该试验台可以提供各种交、直流电源，对于开关柜的各项检测项目，检测效率高。

使用高低压开关柜通电试验台给高低压开关柜做试验时，试验操作方法是非常简单的。下面以检验单相交流电压表为例，来例举操作步骤。

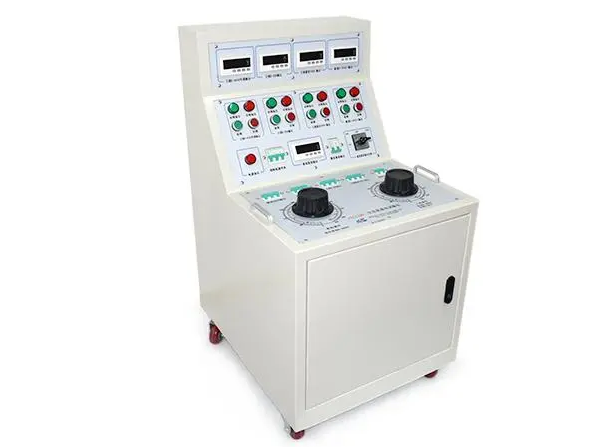

高低压开关柜通电试验台

给高低压开关柜检测单相交流电压表步骤：

步骤一、接通输入电源 AC380V。

步骤二、连接交流操作电压输出电源线至电压表。

步骤三、检查并确认接线是否，接通总电源开关。

步骤四、将调压器回零，并按“合闸”扭。

步骤五、将面板上交流操作电压的“合闸”扭，按下。

步骤六、缓慢调节输出旋扭，当电压升到目标值，通过电压表的情况来判断试验结果。

步骤七、试验完毕，将面板上交流操作电压的“分闸”扭按下。

步骤八、再将面板上的总“分闸”扭按下。最后，将总电源开关断开。

高低压开关柜通电试验台，之所以可以高效完成对高低压开关的所有通电试验，是因为其有着比较全的电源模块，包括全控三相整流模块、自动调节电路、吸收回路、移相触发电路、晶体管智能控制模块等部分组成。

高低压开关柜通电试验台可以对试验进行自动的控制，对电源进行调节，这都得益于晶体管智能控制模块发挥着重要的作用，它可以将复杂的自动调节电路、晶闸管和触发电路集成为一体，通过将信号电压的大小进行调节控制，将晶闸管导通角的大小进行改变，从而实现了测试的自动控制、调节的功能。
