高压开关柜配置知识，纯干货！
本文主要介绍高压开关柜的两个方面：
一、柜内相关电气元件的原理与作用。
二、高压开关柜的日常操作。
高压开关柜的种类很多，这里介绍的型号是HXGN-15 、XGN15-12。
一、相关电气元件的原理和作用
（1）进线柜内控制变压器

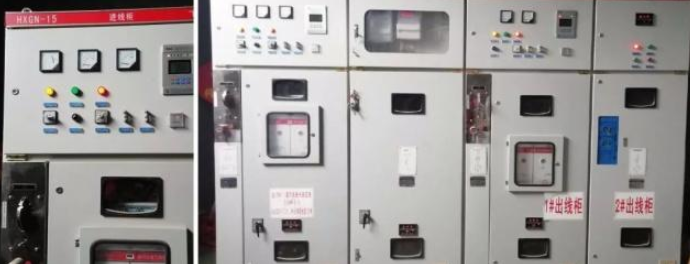

这里介绍的变压器是在高压进线开关柜内，如下图示：

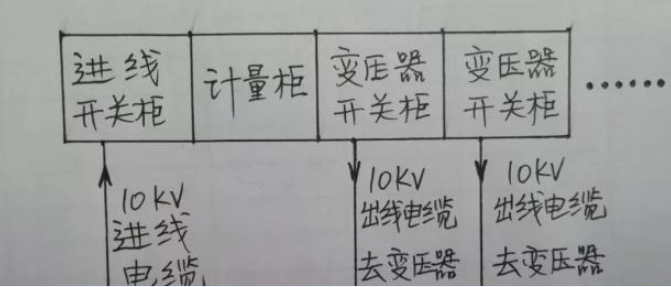

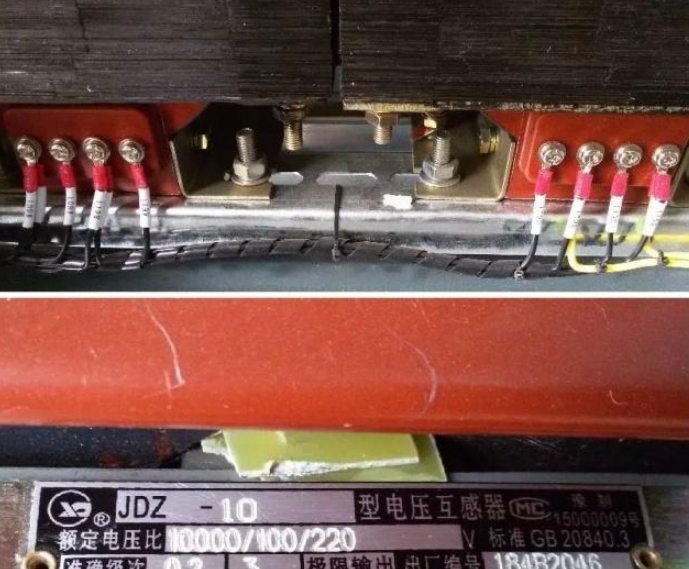

（2）控制变压器铭牌
该变压器的电源通过熔断器取自10KV进线电缆。只要10KV进线电缆有电，进线开关柜合闸与否，该变压器都有电。其电路原理如下图示。
该变压器有2组输出电压：100V和220V。
100V电压用于检测进线电缆电压，即电源电压，是输入高压柜微机保护装置的信号电压。
220V电压用于控制高压真空断路器的合闸、分闸，还有就是作为一些保护元件(如变压器的电接点温度表、瓦斯继电器等）的电源。
二、计量柜内电流互感器与变压器
该柜内电流互感器与变压器是用来计量电量的。

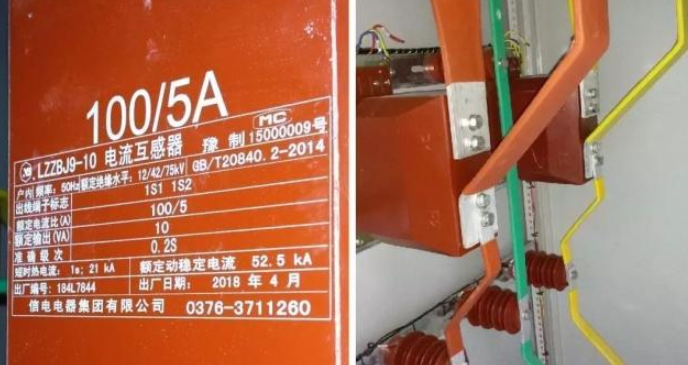

从上图可以看出，该柜内电流互感器的变比是100/5的。
电压互感器一般都是10KV变100V，即变比10000/100。
所以该柜内电表的倍率是:20*100=2000
计量柜内电压互感器即变压器的电路原理如下图示。电压UAB、UBC接入电表。

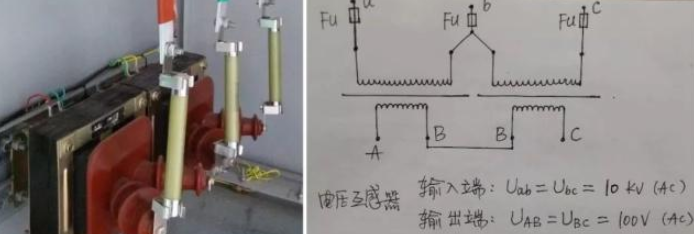

三、高压柜微机保护测控装置
该装置能通过智能控制高压真空断路器的合闸、分闸来保护电缆、变压器、高压电动机等设备。其具有速断保护 、反时限过电流保护 、过负荷保护 、零序过电流保护 、低电压保护 、过电压保护 、失压保护 、断相保护 等功能。

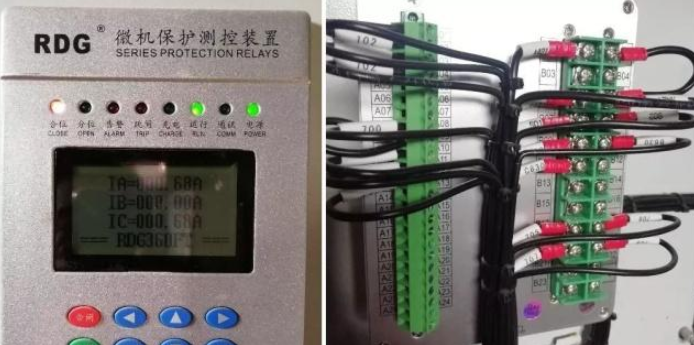

微机保护装置相关端子定义：
四、高压柜面板相关按钮、开关
这里主要介绍合闸、分闸旋钮，合闸、分闸压板，以及储能按钮的工作原理。
（1）储能开关与储能指示灯：
将储能开关旋转到“开”位，储能电机得电，开始储能。当储能结束时，限位开关将储能电机断电，储能指示灯变亮。
（2）高压真空断路器合闸、分闸旋钮与 合闸、分闸压板：
储完能以后，将旋转开关旋至“合闸”位，合闸线圈得电，断路器合闸。同样原理，断路器合完闸以后，将旋转开关旋至“分闸”位，分闸线圈得电，断路器分闸。
注意：这里的合闸、分闸信号都是脉冲信号，都不保持。
大家会问：“这个合闸、分闸压板有什么作用？”。
从下边的电路原理图可以看出，其实这个压板就是个连接片。把压板拆掉，微机保护装置就无法对断路器进行保护合闸、保护分闸操作。
AC220V电源L、N，取自前面介绍过的进线柜变压器，QF是空气开关，SA是三挡转换开关（1和2接通是就地分闸。在中间是“远方”，即由微机保护装置控制。1和3接通是就地合闸），DL是真空断路器内辅助触点。
微机保护装置是如何对高压真空断路器进行合闸、分闸控制的？
原理如上图示：微机保护装置在正常使用时，按下面板上的“合闸”按钮，保护装置输出信号，使A11与A12端子导通，再通过合闸压板，使合闸线圈得电，断路器合闸。如果在设备运转过程中，微机保护装置检测到故障（如过电流、高温等），则输出信号，使端子A09与A10导通，通过分闸压板，使分闸线圈得电，断路器分闸，从而保护用电设备。
五、高压开关柜的日常操作
高压开关柜的日常操作主要有以下2个方面:
1、合闸、分闸操作；2、打开柜子，进行柜内检修操作。
1、首先介绍高压柜的合、分闸操作
在进行合、分闸操作前，必须给高压柜储能，否则无法合、分闸。高压柜储能有两种方法，一种是电动储能，另一种是手动储能。电动储能就是利用面板上的控制按钮给储能电机通电，进行储能。手动储能就是用储能摇把进行手动储能。
将储能摇把，插入标有“手动储能”的孔内，顺时针摇把手。当储能指示箭头，从“未储能”向“已储能”跳跃过后，储能结束。
高压开关柜合闸有3种方法：
（1）按微机保护装置面板“合闸”按钮；
（2）旋转高压柜面板 就地“合闸”旋钮；
（3）按面板上的机械合闸按钮
高压开关柜分闸有4种方法：
（1）按微机保护装置面板“分闸”按钮；
（2）旋转高压柜面板 就地“跳闸”旋钮；
（3）按面板上的机械分闸按钮
六、打开柜子，进行柜内检修操作
高压柜开柜操作要严格按照操作说明进行操作。操作说明一般都在柜体标注，如下图示。
有一点要说明，就是当操作顺序中无某种元件时，将此步骤跳过即可。举例如下图，该主回路中仅有高压真空断路器、下隔离，无上隔离、上接地、下接地。那么在停电检修时就按如下步骤操作：
分断路器--置“分断闭锁（操作）”档--分下隔离--置“检修”档锁定--开启前门--开启后门。其中的“分上隔离”、“合下接地”、“合上接地”这三个步骤都省去了。
最后还有一个操作注意事项，那就是在操作隔离开关的时候，尤其是合隔离开关。
（1）、力度不能太大，要求快、准，一次合成功。
（2）、隔离开关合后，一定要通过玻璃窗看看有没有合到位。如果没有合到位，必须重新合，直至到位。因为如果合不到位，触头接触面积小，长时间通过负荷电流后，触头就会严重发热，会烧坏。
