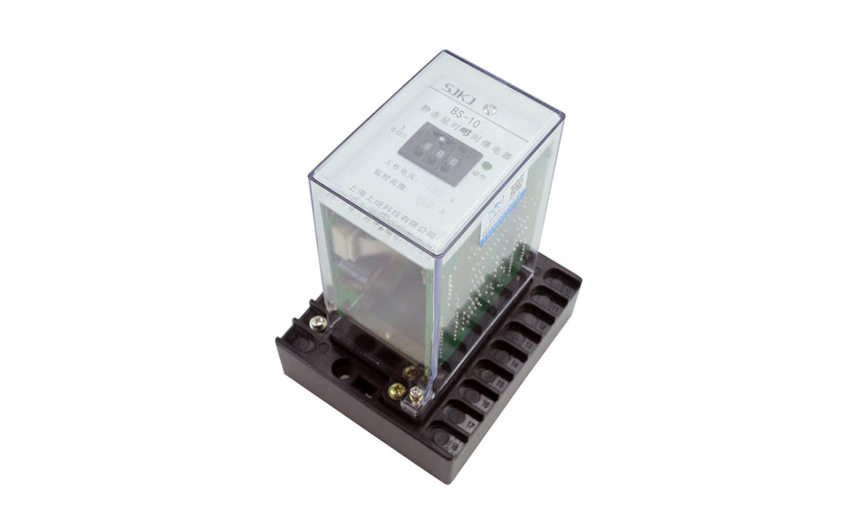

BS-10时间继电器概述

BS-10时间继电器作为辅助元件用于各种保护和自动控制线路中 , 使被控制的元件得到可调节的延时。

BS-10时间继电器主要技术参数

·额定电压:DC220V、110V、48V、24V。

·延时整定范围:0.1~99.9s、 BS-11/5S、 BS-12/5S、 BS-13/10S、 BS-13/10S、 BS-14/20S均可整定。

·动作电压:不大于80%额定电压。

·时间误差:不大于1%,,

·功率消耗:不大于15W。

·触点容量:在电压不超过250、/电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出角更点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x10⁴次。输出触点长期允许接通电流为5A。

·介质强度:产品各导电端子连在一起,对外露的非常电金属部分或外壳之间,能求受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

BS-10时间继电器内部接及外引接线图

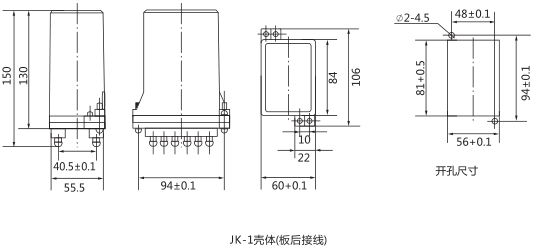

BS-10时间继电器外形及开孔尺寸
