DZK-100系列继电器

DZK-100系列继电器的接触系统由几种带顶杆的触点簧片灵活地组装成多种触点形式，因为触点是装在导磁体两侧，为了作用力均匀与造型美观便将两侧触点对称布置，因此本继电器触点组的变化都是成对的增减。

在继电器电压绕组回路中串接电阻。当继电器的线圈上通电时，线圈中有电流通过因而使铁花磁化将衔铁吸住，当线圈断电时磁力消失将衔铁释放，衔铁的运动触点随之吸合和断开。

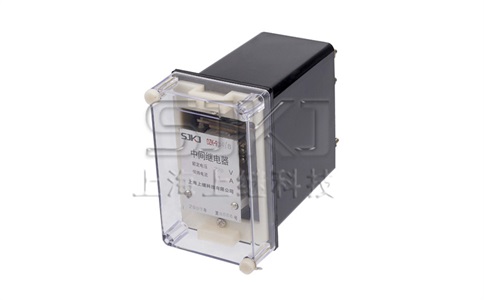

dzk-100系列继电器

动作值，保持值

a.动作电压与保持电压不大于50%~70%额定电压;

b.动作电流与保持电流不大于80% 额定电流。

返回值: 不小于5% 额定值。

继电器在额定电压和额定电流下的动作时间不大于15ms。

在正常条件下，继电器绕组、接触簧片与外壳之间的介质强度应能耐受频率为50HZ的正弦波交流电压2kV历时1min试验，而无击穿或闪络现象。

热稳定性(环境温度40C时)

电压绕组长期耐受110% 额定电压温升不大于65C。

电流绕组能耐受三倍额定电流，历时5S。

寿命

在额定容量下继电器的电寿命为1000次

继电器的功率消耗:电压线圈功率消耗不大于8W(包括外附电阻)，电流线圈功率消耗不大于2.5W.
