JX-20系列信号继电器

JX-20系列信号继电器用于直流操作的保护和自动控制线路中，作为动作指示信号用。

动作值范围：

电流型：DC 0.01~0.025A、0.025~0.25A、0.25~1A、1~2A；

电压型：DC 220V、110V、48V。

额定辅助电压为：DC 220V、110V、48V。

动作值：

电流型：在各电流动作范围值内，不大于90%的最小标称动作电流；

电压型：不大于70%的额定动作电压。

复归值：不大于70%的辅助电压额定值。

动作时间：在额定工作状态下，不大于10ms。

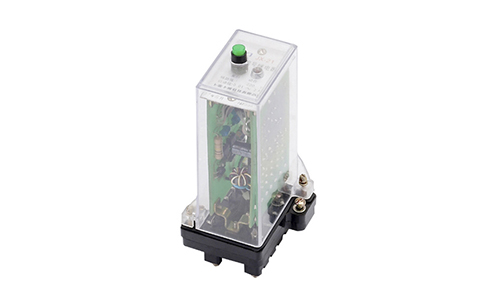

JX-20系列信号继电器

功率消耗：

电流型：在额定辅助电压和各最大标称动作电流工作状态下，其功耗不大于3W（信号回路功耗不大于0.25W）；

电压型：在额定动作电压工作状态下，其功耗一次动作型的不大于2W；二次动作型的不大于3W。

产品采用标准A11、A01及JK-5壳体，均为插件式，便于更换和维修。

贮存与保修

贮存条件：包装好的产品应保存在环境温度为-10~+50°C，相对湿度不大于80%，周围空气中不含酸性、碱性或其他腐蚀性气体及爆炸性气体的防雨、防雪的室内。

保修时间：当用户完全遵守产品使用说明书所规定的运输、贮存、安装和使用规则条件下，产品自制造出厂之日起两年内，如发现产品和配套件损坏，厂家负责免费更换或修理。
