热继电器的结构_热继电器的工作原理
热继电器是一种应用于电动机及其它电气设备、线路过载保护的电气元件。热继电器利用电流的热效应原理,在出现电动机不能承受的过载时切断控制回路,为电动机提供过载保护的保护电器。
由于热继电器中的热元件具有热惯性,所以不能做瞬时过载和短路保护。其按相数区分,有单相、两相和三相式。三相式热继电器常用于三相交流电机的过载保护,有缺相保护和无缺相保护两种类型。

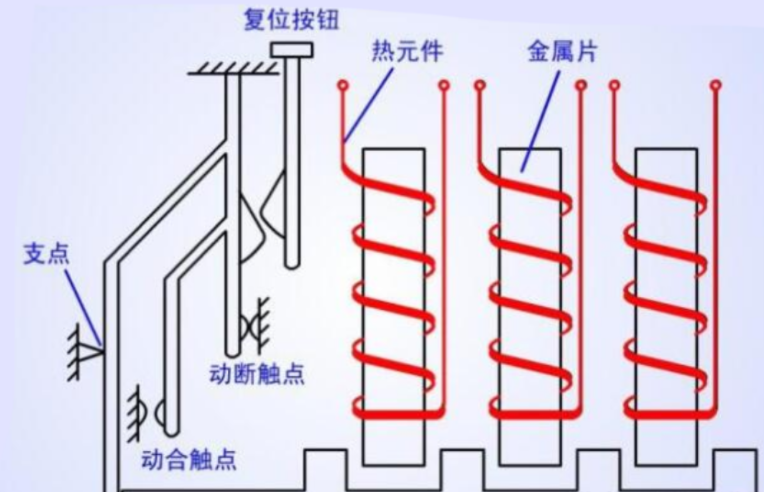

1、热继电器的结构
热继电器基本结构由发热元件、触点系统、动作机构、复位按钮、整定电流装置和温度补偿元件等部分组成。
1.1发热元件是一段阻值不大的电阻丝,串接在被保护电动机的主电路中。
1.2双金属片由两种不同热膨胀系数的金属片辗压而成。
1.3整定电流旋钮,可根据电机的工作制和额定电流选择;
1.4复位按钮,过载故障后,冷却一段时间,可按此按钮复位。复位按钮可设置为手动或者自动位置,一般设置在手动位置。
热继电器的结构_热继电器的工作原理
2、热继电器的工作原理
电流经热元件,产生热量,使有不同膨胀系数组成的双金属片发生形变。当形变达到一定距离时,就推动连杆动作。膨胀系数大的称为主动层,膨胀系数小的称为被动层。图中所示的双金属片,上层的膨胀系数小,下层的热膨胀系数大。
热继电器的结构_热继电器的工作原理
当电动机过载时,通过发热元件的电流超过整定电流,双金属片受热向上弯曲脱离扣板,产生的机械力带动常闭触点断开。由于热继电器的常闭触点串联在控制回路中,将会断开控制回路电源,导致接触器线圈失电,从而使接触器的主触点断开,电动机的主电路断电,实现过载保护功能。
热继电器动作后,双金属片经过一段时间冷却,按下复位按钮即可复位。
