时刻继电器的类型与构造原理
时刻继电器是一种在继电器招引线圈通电或断电之后，其触头经过必定延时后才动作的继电器。
时刻继电器分为通电延时与断电延时两种类型。
当招引线圈通电后，推延一段时刻后触头动作，而当招引线圈一旦断电，触头则瞬时动作，这称为通电延时型时刻继电器；
相反，当招引线圈断电后，推延一段时刻触头动作，而当招引线圈一旦通电，触头则瞬时动作，这称为断电延时型时刻继电器。
时刻继电器的构造原理

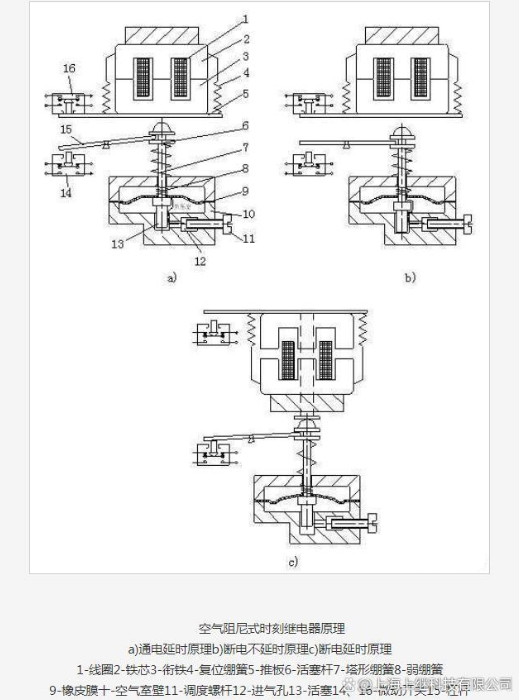

空气阻尼式通电延时型时刻继电器构造
空气阻尼式通电延时型时刻继电器构造示意图中，当线圈1通电后，铁芯2将衔铁3吸合，推板5使微动开关16当即动作，而活塞杆6在塔形绷簧7作用下将股动活塞13及橡皮膜9向上移动。
由于橡皮膜下气室空气须经进气孔12缓慢抵偿，因而橡皮膜下气室短期内构成负压，致使活塞杆不能活络上移发作延时，活塞杆缓慢升到最上端时才调经过杠杆15牵动微动开关14，延不时刻长短取决于进气孔12的巨细，可经过螺杆11调度。
图b）是断电不延时作业原理。当线圈1断电时，衔铁3在复位绷簧4作用下将活塞13推至最下端时的状况。
由于橡皮膜下气室内的空气经过可经过活塞杆6与橡皮膜之间的空位须利进入上气室，上下气室间不构成负压，因而微动开关14与16都活络复位。
图c）是将电磁组织倒置设备构成断电延时型时刻继电器暗示图。断电时微动开关15将在延时后牵动。

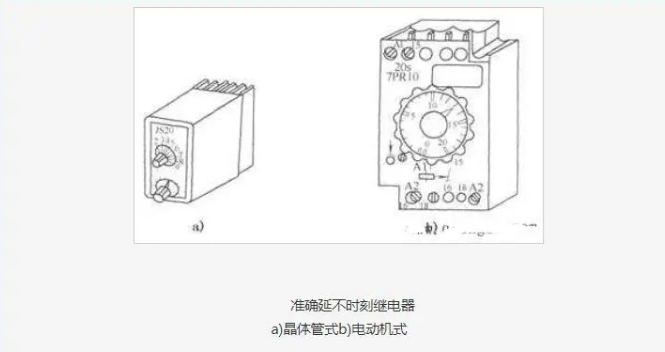

准确延不时刻继电器
空气阻尼式时刻继电器延时精度较低，不能准确设定延不时刻，延时精度央求较高的电气操控线路中不宜选用。
相比之下，晶体管式和电动机式时刻继电器能准确设定延不时刻。
新式电子式时刻继电用具有体积小、延时精度高、延时可调方案大、调度便当、寿数长等利益，其内部延时电路则选用晶体管构成，可运用于延时精度央求高的电气操控线路中。
电动机式时刻继电器由永磁式同步电动机、电磁聚散器、减速齿轮组、断电回想杆及股动延时触头动作的延时滑板、股动瞬时触头动作的瞬时滑板、凸轮等构成，内部构造较为凌乱。

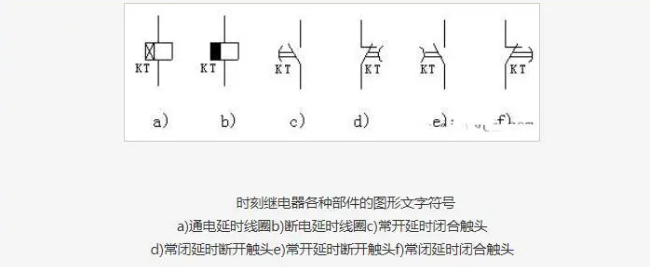

时刻继电器图形文字符号
时刻继电器图形文字符号见图，各种延时触头的动作方向老是指向触头上圆弧图形的圆心。
在挑选时刻继电器时，首要思考的是其延时方案、延时类型、延时精度以及作业条件等因素。
