1分钟让你看懂热继电器跳闸原因

来源:本站   作者:001    发布时间: 2023-10-28 10:09   浏览: 1158

分享到:

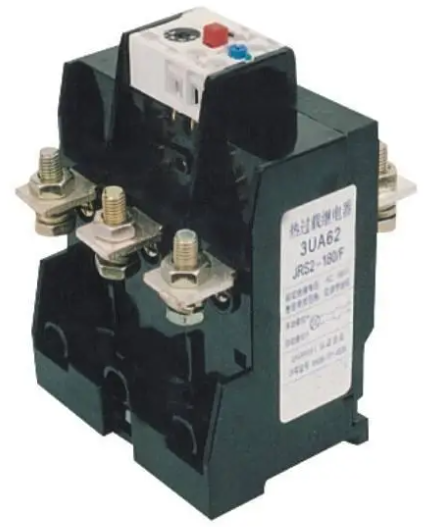

1分钟让你看懂热继电器跳闸原因

热继电器跳闸的原因


热继电器跳闸是过载或者热继电器选型不合适引起的。热继电器是用来保护用电器过载设计的要和用电器相匹配,如果热继电器选小了或者电器设备有阻力就过载经常跳开。

热继电器跳闸以后,接触器,也就失电跳闸

1、热继电器整定值,设定太小;


2、电机负载电流太大,可能有匝间短路故障或电机传动部分不灵活;

3、热继电器质量不过关或有触点接触不良等;


4、接触器质量不过关或有触点接触不良等。

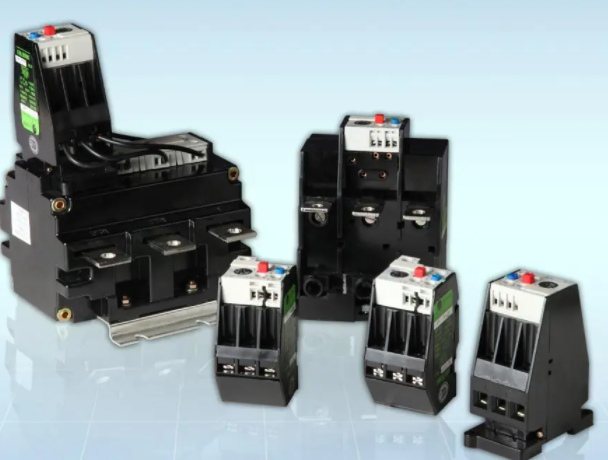

热继电器跳闸


热继电器的复位方式有手动复位和自动复位两种方式。


(1)手动复位是指:热继电器过载保护动作后,必须用手按下复位按钮,才能使其常闭触点恢复闭合,手动复位应等2~3min后才能进行,因为其内部弯曲热片需要冷却;

(2) 自动复位是指:热继电器保护动作后,常闭触点自动闭合,一般自动复位的时间不大于5min。

复位方式可通过复位调节螺钉来选择,用一字形螺钉旋具伸入热继电器下侧的调节孔,顺时针拧紧复位调整螺钉(调到底),即为自动复位方式;逆时针拧松复位调整螺钉,使螺钉旋出一定距离,又变为手动复位。


新式的热继电器一般在其上盖上面有调节钮,当调节钮转到H时为手动复位,当调节钮转到A时为自动复位。


热继电器用于电动机的过载保护时,为确保在处理故障以后,热继电器的常闭触点才能复位闭合,一般将热继电器设为手动复位方式。


热继电器使用注意事项








1)热继电器只能作为电动机的过载和断相保护,不能作短路保护。


2)安装点的选择。热继电器安装处与被保护设备安装处温差不能过大;安装点不能有振动源;热继电器与其他电器装在一起时,为使其动作特性不受其他发热电器的影响,应将它装在下方。

3)热继电器的安装方向应与产品说明书规定的方向相同,偏差不得大于5°。


4)热继电器配用的连接导线应符合规定。连接导线截面过小,轴向传热慢,热继电器会误动;连接导线过粗,轴向导热快,热继电器动作缓慢或拒动;导线的材质一般为铜线,若用铝心导线,端头应搪锡。


5)热继电器的接线螺钉应拧紧,否则接触电阻增大,热元件温升增高,会引起热继电器误动作。

6)自动复位的热继电器应调到自动位置,保护动作后经3~5min后会自动复位;手动复位的热继电器,保护动作后应当按下复位按钮。
