继电器有哪几个端子?
图1是继电器,它有线圈,还有4对常开触点。所谓触点的“对”,指的是常开与常闭触点的组合。注意1:用于主回路的电接触叫做触头,用于控制回路的电接触叫做触点。触头必须带灭弧罩,而触点则不用带灭弧罩。我们看下图:

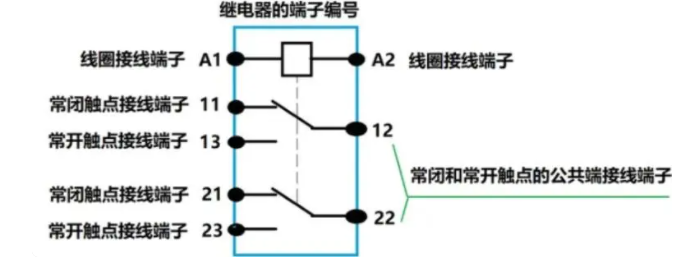

图2:继电器的端子编号我们仔细看手上的继电器,会发现它的座体上有编号,编号规律就是图2。继电器的线圈也包括接触器的线圈,它两端的编号都是A1和A2。注意继电器的触点,其编号为两位数。第一位数表示触点编组,第二位数表示触点类型。一般地,常闭触点用1和2表示,常开触点用3和4表示。如图1所示有公共点的常开/常闭触点,第二位数取1、2和4,其中2是公共点。合并后我们看到了11、12和14,还有21、22和24。如果继电器有四套两对独立触点组合,则触点端子组合数分别为11、12、21、22(常闭触点)和13、14、23、24(常开触点)。注意2:继电器的触点和线圈接线端子的这种归类标注方法是通用的,不管是何种继电器产品,也不管是何种规格,继电器接线端子的标注方法都是一样的。注意3:关于继电器,可参阅国家标准:GB/T 14048.5-2017(低压开关设备和控制设备 第5-1部分:控制电路电器和开关元件 机电式控制电路电器):
图3:国家标准的封面对于交流继电器或者交流接触器,编号也是类似的。我们看ABB的A系列交流接触器接线端子编号,

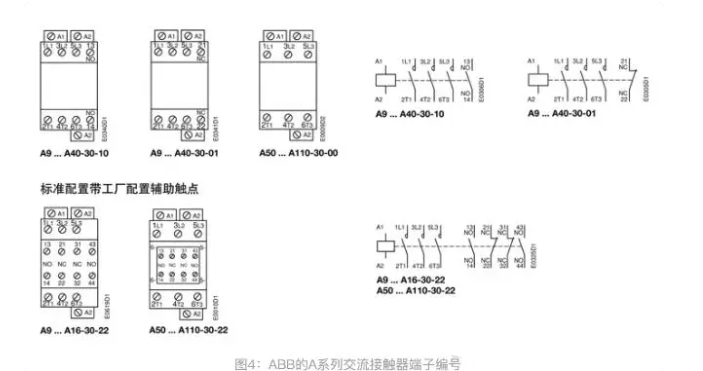

ABB的A系列交流接触器端子编号我们从图4中看到,线圈编号是A1和A2,主触头编号增加了L字符,以确认相序。辅助触点的编号与前所述是一致的。下图是ABB的中间继电器技术样本中的接线图:
ABB的中间继电器接线图及编号我们从图5中看到的规律与前面所述是一致的。在成套开关设备制造业中,电气工程师们绘制的图是控制原理图。但车间接线需要接线图,故必须把控制原理图转换为接线图。接线图上必须标注电器接线端子的编号。过去,接线图的绘制也采用人工CAD绘制,十分麻烦。后来我用CAD配套VBA做了自动转换小程序,从此以后电气工程师们绘制好控制原理图,经过审核确认后,按下CAD上的转换按钮,立刻生成接线图。
电动机直接起动控制原理图和部分元件的接线电动机直接起动的控制原理图,右上角我们看到交流接触器KM和信号灯的部分接线图。我们看到,接线图是围绕着元器件绘制的,与元器件的接线端子编号密切相关。需要说明的是:接线图上的任何一条线,它都是唯一的。对比控制原理图,每一条线都可能由几条线构成。可见,接线图对于开关设备制造厂来说,非常重要。接线图决定了元器件的外围接线,决定了导线的规格和长度,决定了导线的走线以及线束,还有接线端子的连接线等重要结构参数。
